Falownik do wentylatorów, regulacja PID lub zadawanie ręczne

Szafa napędowa o stopniu ochrony IP54, wykonana dla zespołu wentylatorów 2 x 37 kW/500 VAC w układzie sieciowym IT (z izolowanym punktem neutralnym transformatora zasilającego i z systemem uziemiających przewodów ochronnych). Szafa wyposażona została w indywidualny przemiennik częstotliwości dla każdego wentylatora wraz z wbudowanym stycznikowym układem obejściowym (bypass) z zabezpieczeniem przeciążeniowym, zwarciowym oraz blokadą mechaniczną i elektryczną. System sterowania prędkości wentylatorów:
• Automatyczna regulacja PID na podstawie danych z anemometru i wartości zadanej przez panel falownika
• Sterowanie ręczne z zadawaniem częstotliwości za pomocą potencjometru lub zadajnika
W układzie napędowym, zastosowano nowoczesne jednostki napędowe ACS 850 firmy ABB. Przemienniki częstotliwości ACS850 to elastyczne napędy zaprojektowane głównie dla aplikacji: napędu maszyn i urządzeń technologicznych, wentylacji i pompowni. Przeznaczone są do pracy z silnikami asynchronicznymi oraz z silnikami z magnesami trwałymi. Napędy ACS850 mogą zostać tak skonfigurowane, aby spełnić wymagania konkretnej aplikacji. Szeroki zakres mocy, elementy standardowego i opcjonalnego wyposażenia oraz łatwa konfiguracja sprawiają, że adaptacja w danej aplikacji jest szybka i prosta. Budowa falownika ACS850 jest zoptymalizowana pod względem instalacji wewnątrz szafy, tak aby czas poświęcony na instalację był jak najkrótszy oraz koszty z tym związane były jak najmniejsze. Dzięki technice DTC uzyskano znakomite parametry statyczne i dynamiczne napędu zbliżone do układów napędowych ze sprzężeniem zwrotnym od wału silnika:
• wysoki moment rozruchowy silnika
• czas narastania momentu typowo < 5ms
• dynamiczna dokładność regulacji prędkości typowo 0,1...0,4% sek dla 100% skoku momentu
• dokładna regulacja momentu
Założenie szybkiej zmiany wyboru trybu sterowania rozwiązano za pomocą przełącznika który "bocznikuje" regulator PID i falownik odczytuje zadaną prędkość ustawioną za pomocą potencjometru lub zadajnika. Możliwości konfiguracji wejść cyfrowych, pozwalają na zaprogramowanie ich dowolnej funkcjonalności.

Zarządzanie grupą falowników przez panel dotykowy

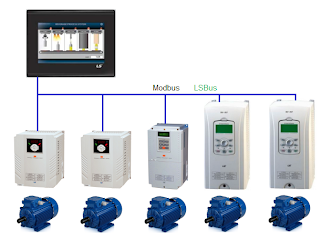

Bardzo ciekawym rozwiązaniem wspomagającym sterowanie i parametryzację większej ilości falowników jest zastosowanie panela dotykowego firmy LSiS. Innowacyjność tego rozwiązania polega na zarządzanie napędami bez dodatkowego sterownika. W przykładowej aplikacji wykorzystaliśmy kolorowy, dotykowy panel serii XP40-TTA/DC o przekątnej 7 cali w połączeniu z popularnymi falownikami LS.
Połączenie sieciowe budujemy za pomocą protokołu Modbus lub LSBus w typowej konfiguracji i z wyborem standardowych prędkości. Poszczególne strony panela odpowiadające za falowniki które chcemy obsługiwać, tworzymy w bezpłatnym oprogramowaniu XP-Builder.
Zyskujemy przez to graficzne przedstawienie stanu pracy falowników i pełen dostęp do zasobów falownika w sieci Modbus/LSBus. Możemy swobodnie programować dostęp do parametrów przeznaczonych dla obsługi urządzenia czy maszyny (np. częstotliwość wyjściowa) oraz zabezpieczone hasłem pozostałe parametry falownika do których dostęp będzie miała tylko służba techniczna UR.
Wykorzystując panel operatorski do zarządzania większą ilością falowników zyskujemy przede wszystkim na czasie dostępu do zasobów falowników, zgrupowania alarmów i zdarzeń na jednym specjalnym w tym celu zaprogramowanym ekranie oraz wizualizację systemu napędowego. Falowniki firmy LS pozwalają na odczyt i zapis parametrów które są zgrupowane w adresowalnych rejestrach Modbus, adresy te można znaleźć w instrukcjach obsługi falowników. Intuicyjny program XP-Builder pozwala na szybkie zaprogramowanie ekranów falowników, przykładowa aplikacja dla falowników iG5A została utworzona i zaprogramowana w niespełna 20 minut.
